Wyoblanie metalu polega na plastycznym kształtowaniu krążka lub przygotowanego wykroju blachy na obracającym się wzorniku. Technologia dobrze sprawdza się przy detalach o geometrii obrotowej, gdzie ważny jest kształt, promień, powierzchnia, koszt uruchomienia i możliwość wykonania prototypu lub krótkiej serii, w tym ssawek odciągowych i elementów do instalacji odpylania.
W praktyce wykonujemy wyoblanie blachy i wyoblanie elementów metalowych wtedy, gdy detal ma powstać z jednego arkusza lub krążka materiału: jako stożek, klosz, dennica, półkula, obudowa, osłona albo redukcja. Dobieramy ręczne i maszynowe kształtowanie blachy do geometrii, materiału, liczby sztuk oraz oczekiwanej powtarzalności.
Jeżeli projekt wymaga stabilnej serii, łączymy doświadczenie rzemieślnicze z procesem maszynowym i kierujemy zapytanie do odpowiedniej technologii, w tym do wyoblania CNC. Dla detali stożkowych możesz też sprawdzić stożki metalowe z blachy i procesowe wyoblanie stożków.
Zakres podstrony
Wyoblanie metalu — produkcja detali z blachy
Technologia jest szczególnie użyteczna wtedy, gdy detal ma kształt osiowo-symetryczny i może zostać uformowany z blachy zamiast frezowany z pełnego materiału, spawany z kilku części albo tłoczony na drogim oprzyrządowaniu. Daje to przewagę przy prototypach, seriach próbnych, krótkich seriach i produkcji specjalnej.
Analiza detalu
Rysunek, zdjęcie, wzór, materiał, grubość i ilość.
Dobór technologii
Wyoblanie ręczne, CNC albo proces mieszany.
Wzornik i próba
Przygotowanie kształtu oraz ocena pierwszych sztuk.
Produkcja
Seria, kontrola kształtu, powierzchni i krawędzi.
Jakie metale można wyoblać?
Co do zasady wyobla się metale plastyczne, czyli takie, które mogą zostać trwale odkształcone bez pękania. Źródła branżowe opisują metal spinning jako proces dla metali ciągliwych; typowo wymieniane są aluminium, stal nierdzewna, stal, miedź i mosiądz, a przy specjalnych zastosowaniach również stopy wysokotemperaturowe, takie jak Inconel lub Hastelloy.
W praktyce nie wystarczy sama nazwa metalu. O wykonalności decyduje gatunek, stan materiału, grubość blachy, promienie, głębokość, średnica, wymagana powierzchnia i dostępna siła maszyny. Dlatego każdy niestandardowy materiał należy analizować osobno.
| Metal / stop | Typowe zastosowanie w wyoblaniu | Uwagi technologiczne |
|---|---|---|
| Aluminium | klosze, osłony, obudowy, stożki, lekkie detale techniczne | bardzo popularne; ważna kontrola tarcia i powierzchni |
| Stal nierdzewna | stożki, osłony, obudowy, ssawki do odciągów, elementy techniczne i przemysłowe | wymaga większej siły, dobrego smarowania i kontroli śladów narzędzia |
| Stal czarna / węglowa | osłony, redukcje, ssawki do odpylania, elementy techniczne, detale konstrukcyjne | opłacalna przy elementach użytkowych; trzeba ustalić dalsze zabezpieczenie powierzchni |
| Stal ocynkowana | osłony i elementy techniczne | wykonalność zależy od powłoki, promieni i ryzyka uszkodzenia powierzchni |
| Miedź | dennice, czasze, klosze, elementy dekoracyjne i techniczne | plastyczna, ale wymaga starannej kontroli powierzchni |
| Mosiądz | klosze, stożki, elementy lamp, detale dekoracyjne | dobry efekt wizualny; znaczenie ma skład stopu i stan materiału |
| Brąz | elementy dekoracyjne i techniczne | analiza indywidualna, zależnie od rodzaju brązu i grubości |
| Tytan | elementy specjalne, lekkie części techniczne | materiał trudniejszy; wymaga oddzielnej analizy i odpowiednich parametrów |
| Nikiel i stopy niklu | elementy odporne na korozję i temperaturę | wyższy poziom trudności, zwykle zapytania specjalistyczne |
| Inconel, Hastelloy, Monel | zastosowania wysokotemperaturowe, chemiczne, morskie lub specjalne | technologicznie możliwe w branży, ale wymagają indywidualnej oceny maszyn, narzędzi i kosztu |
Materiały najczęściej używane
- aluminium,
- stal nierdzewna,
- stal czarna / węglowa,
- miedź,
- mosiądz.
Materiały do analizy indywidualnej
- brąz,
- stal ocynkowana,
- tytan,
- nikiel i stopy niklu,
- Inconel, Hastelloy, Monel.
Jakie detale metalowe wykonuje się przez wyoblanie?
Najbardziej naturalne dla tej technologii są elementy o kształcie obrotowym. To detale, które można opisać przez średnice, wysokość, promienie, kąt, głębokość i sposób zakończenia krawędzi.
Stożki i redukcje
Stożki metalowe, redukcje, przejścia i elementy techniczne według średnic i wysokości.
Klosze i oprawy
Klosze aluminiowe, mosiężne, miedziane i stalowe do zastosowań dekoracyjnych oraz technicznych.
Dennice i półkule
Czasze, pokrywy, denka i elementy kuliste o kontrolowanym promieniu i głębokości.
Osłony i obudowy
Elementy techniczne, ochronne, ssawki i elementy odciągowe z blachy o geometrii osiowej.
Elementy dekoracyjne
Detale z miedzi, mosiądzu, aluminium i stali, gdzie ważna jest powierzchnia.
Prototypy i serie
Pojedyncze detale, próbki, krótkie serie oraz produkcja powtarzalna po zatwierdzeniu kształtu.
Produkcja według rysunku, wzoru lub dokumentacji
Do wyceny i doboru technologii najlepiej przesłać rysunek techniczny. Jeżeli rysunku nie ma, można rozpocząć od zdjęcia, szkicu albo istniejącego detalu. Wtedy ustalamy krytyczne wymiary: średnice, wysokość, promienie, grubość, tolerancje, rodzaj krawędzi oraz wymagania powierzchni.
Co wpływa na cenę wyoblania metalu?
Cena zależy nie tylko od materiału. Największe znaczenie mają: geometria, grubość blachy, średnica, głębokość, promienie, liczba przejść, wymagania powierzchni, konieczność wykonania wzornika oraz liczba sztuk.
| Czynnik | Wpływ na koszt |
|---|---|
| Materiał i grubość blachy | Im trudniejszy i grubszy materiał, tym większe wymagania wobec procesu, narzędzi i maszyny. |
| Geometria detalu | Głębokie czasze, małe promienie i duże przetłoczenia mogą wymagać większej liczby przejść. |
| Wzornik | Nowy detal często wymaga przygotowania wzornika, który wpływa na koszt uruchomienia. |
| Liczba sztuk | Przy większej serii koszt przygotowania rozkłada się na większą liczbę detali. |
| Powierzchnia i kontrola | Wymagania estetyczne, tolerancje, bicie i krawędzie zwiększają czas wykonania oraz kontroli. |
Jakość, tolerancje i powierzchnia detali wyoblanych
Wyoblanie jest procesem formowania plastycznego, dlatego wymagania jakościowe trzeba ustalić przed produkcją. Inaczej wycenia się detal techniczny, a inaczej element dekoracyjny, w którym widoczna powierzchnia jest krytyczna.
Kontrola geometrii
Średnice, wysokość, promienie, kąt stożka, głębokość i krawędź.
Kontrola powierzchni
Ślady narzędzia, kierunek wykończenia, wymagania dekoracyjne albo techniczne.
Bicie i osiowość
Istotne przy częściach pracujących, montowanych lub wymagających powtarzalności.
Dalsza obróbka
Cięcie, szlifowanie, polerowanie, wiercenie, galwanika lub lakierowanie — zależnie od projektu.
Powiązane procesy i dane techniczne
Jeżeli zapytanie dotyczy samej blachy i detali z krążka, sprawdź wyoblanie blach. Gdy klient używa nazwy drykowanie, właściwym uzupełnieniem jest strona drykowanie blach. Przy seriach i powtarzalności przejdź do wyoblania CNC.
Dobór materiału, powierzchni i dalszej obróbki warto oprzeć o stronę materiały do wyoblania. Przykłady wykonanych detali są w galerii realizacji, a dane do kalkulacji można wysłać przez formularz wyceny.
Wycena wyoblania metalu
Wyślij rysunek, zdjęcie lub opis detalu. Podaj materiał, grubość blachy, średnice, wysokość, promienie, liczbę sztuk, termin i wymagania powierzchni. Jeżeli materiał jest niestandardowy, podaj dokładny gatunek lub normę.
Przykładowe realizacje wyoblania metalu

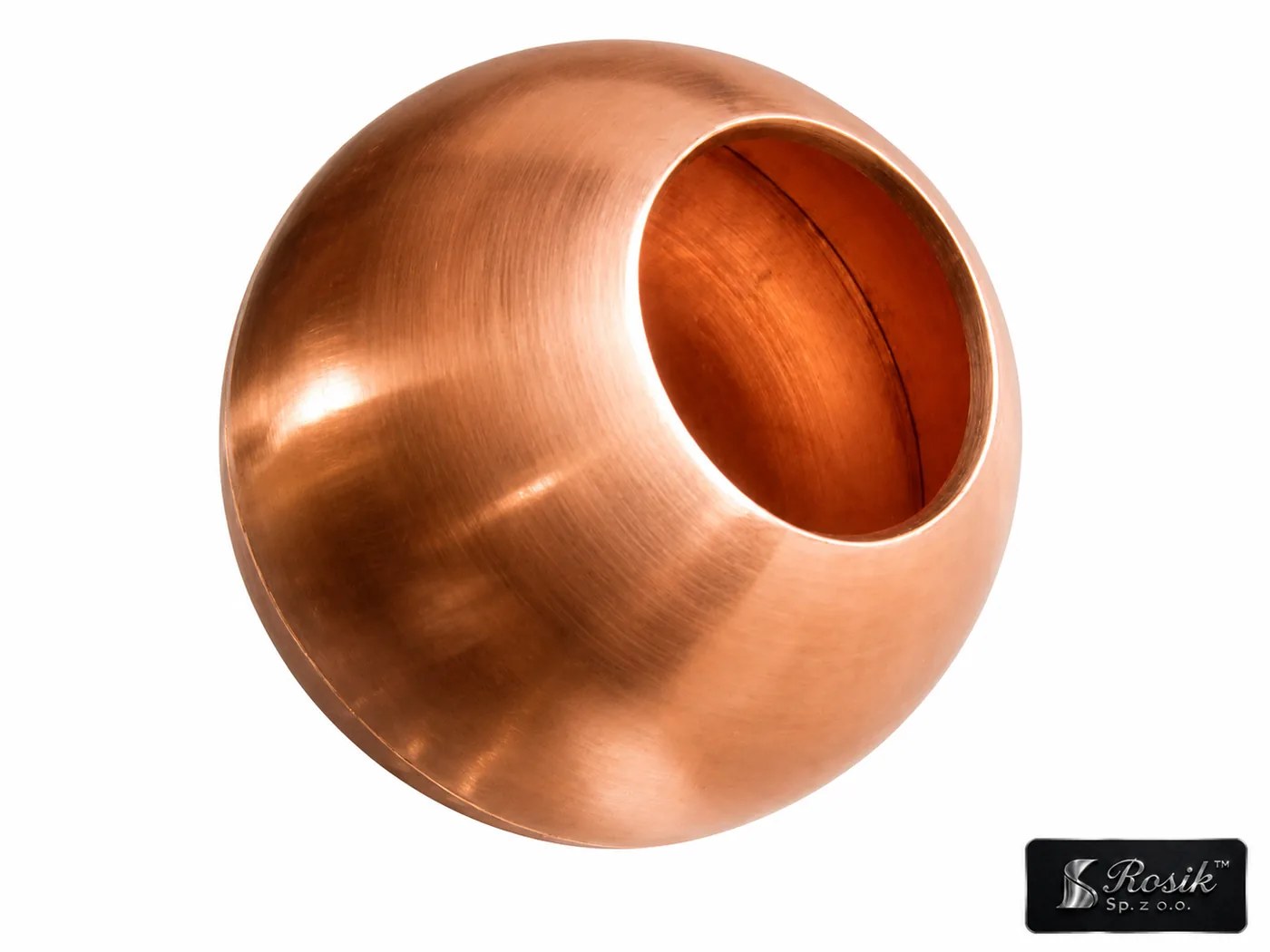

Zdjęcia detali po wyoblaniu metalu
Realne zdjęcia detali wzmacniają wiarygodność usługi i pokazują, jakie kształty można uzyskać przez wyoblanie metalu.
Przykłady wyoblania metalu — stal, aluminium, mosiądz
Zdjęcia pokazują różne materiały i zastosowania: stalowe elementy techniczne, aluminium, mosiądz oraz elementy dekoracyjne.
Wyoblanie metalu dla detali technicznych i dekoracyjnych
Wyoblanie metalu pozwala wykonywać detale ze stali nierdzewnej, aluminium, stali czarnej, miedzi i mosiądzu. W praktyce stosuje się je przy elementach wentylacyjnych, oświetleniowych, kominowych, osłonach maszyn, redukcjach, pokrywach i częściach o kształcie obrotowym.
Przy wycenie kluczowe jest nie tylko tworzywo, ale też stan materiału, grubość blachy, promienie, głębokość formowania i wymagania powierzchni. Te informacje pomagają dobrać proces ręczny, CNC albo produkcję próbną.
Najczęstsze pytania
Jakie metale można wyoblać?
Najczęściej wyobla się aluminium, stal nierdzewną, stal, miedź i mosiądz. Z tych materiałów można analizować m.in. stożki, dennice, klosze, króćce i ssawki do odciągów. Wybrane stopy specjalne wymagają indywidualnej analizy.
Czy stal nierdzewną można wyoblać?
Tak. Stal nierdzewna jest materiałem wymagającym większej kontroli procesu, smarowania, narzędzi i powierzchni, ale nadaje się do stożków, osłon, dennic, obudów i detali technicznych.
Czy wyoblanie metalu nadaje się do krótkich serii?
Tak. To jedna z największych zalet technologii. Przy krótkich seriach koszt uruchomienia bywa niższy niż przy tłoczeniu, szczególnie gdy detal wymaga tylko wzornika.
Czy można wycenić detal na podstawie zdjęcia?
Można rozpocząć analizę od zdjęcia, ale do bezpiecznej wyceny potrzebne są wymiary, materiał, grubość blachy, liczba sztuk i wymagania jakościowe.
