Wyoblanie CNC stosujemy przy produkcji detali z blachy, które wymagają powtarzalności, kontroli kształtu i stabilnego procesu wykonania. Wykonujemy stożki metalowe, klosze, dennice, półkule, osłony, obudowy, redukcje, pierścienie, misy, maskownice oraz inne elementy osiowo-symetryczne na podstawie rysunku technicznego, szkicu, wzoru lub wymiarów klienta.
Technologia CNC pozwala precyzyjnie prowadzić proces wyoblania metalu, szczególnie przy seriach produkcyjnych, powtarzalnych detalach i elementach wymagających zachowania geometrii. Dobór technologii zależy od materiału, grubości blachy, średnicy, głębokości, promieni, tolerancji oraz oczekiwanej liczby sztuk.
Do wyceny wyoblania CNC wystarczy na start rysunek, zdjęcie albo komplet wymiarów z informacją o materiale i liczbie sztuk. Jeżeli nie masz pełnej dokumentacji, opisz zastosowanie detalu i przejdź do formularza wyceny.
Zakres podstrony
Wyoblanie CNC metalu i blach
W wyoblaniu CNC narzędzie jest prowadzone po zaprogramowanej lub kontrolowanej ścieżce, a materiał jest stopniowo dociskany do wzornika. Dzięki temu można powtarzać sekwencję przejść i lepiej panować nad kształtem detalu niż przy całkowicie ręcznym prowadzeniu procesu.
Technologia CNC nie eliminuje znaczenia doświadczenia operatora. Nadal kluczowe są: właściwy wzornik, materiał, grubość blachy, promienie, smarowanie, kolejność przejść oraz kontrola powierzchni. W praktyce łączymy programowalność procesu z doświadczeniem warsztatowym, aby detal był technicznie wykonalny i ekonomicznie uzasadniony.
Powtarzalna ścieżka narzędzia
Stabilny przebieg procesu przy wielu sztukach tego samego detalu.
Lepsza kontrola serii
Łatwiejsze utrzymanie parametrów po zatwierdzeniu próbki.
Produkcja według dokumentacji
Możliwość realizacji detali na podstawie rysunku, wzoru lub wymagań klienta.
Kiedy wyoblanie CNC ma największy sens w produkcji?
Wyoblanie CNC jest najlepsze wtedy, gdy detal będzie produkowany powtarzalnie albo gdy ważna jest stabilność procesu. Szczególnie dobrze sprawdza się przy elementach technicznych, seriach próbnych i produkcji, w której po zatwierdzeniu pierwszych sztuk trzeba zachować powtarzalną geometrię, krawędzie i powierzchnię.
| Sytuacja | Dlaczego CNC pomaga? | Przykłady detali |
|---|---|---|
| Seria powtarzalna | Ta sama ścieżka narzędzia i stabilny przebieg kolejnych przejść. | stożki, redukcje, osłony |
| Detal techniczny | Lepsza kontrola wymiarów, promieni i krawędzi po ustaleniu procesu. | obudowy, elementy przemysłowe, pokrywy |
| Seria próbna | Możliwość sprawdzenia detalu przed uruchomieniem większej partii. | prototypy, elementy testowe, nowe produkty |
| Wymagana powtarzalność | Ograniczenie różnic między sztukami w porównaniu z procesem całkowicie ręcznym. | klosze, dennice, czasze |
Detale z blachy wykonywane metodą CNC
Najczęściej są to elementy osiowo-symetryczne, które można opisać przez przekrój obrotowy. Detal może być techniczny, dekoracyjny albo stanowić część większego zespołu maszynowego, instalacyjnego, oświetleniowego lub przemysłowego.
Stożki, klosze, dennice i półkule metalowe
Stożki metalowe, klosze, dennice, półkule, redukcje stożkowe, przejścia, elementy wentylacyjne i osłony techniczne.
Czasze i pokrywy
Dennice, pokrywy, czasze i elementy o większej głębokości formowania.
Klosze i oprawy
Elementy oświetleniowe, osłony, odbłyśniki oraz detale dekoracyjne.
Obudowy i osłony
Części przemysłowe z aluminium, stali, stali nierdzewnej, miedzi lub mosiądzu.
Prototypy
Detale testowe przed zatwierdzeniem produkcji seryjnej.
Krótkie i średnie serie
Produkcja powtarzalna po zatwierdzeniu geometrii i jakości powierzchni.
Proces współpracy przy wyoblaniu CNC
Przy wyoblaniu CNC najważniejsze jest dobre przygotowanie danych wejściowych. Im dokładniejszy rysunek i opis wymagań, tym szybciej można ocenić wykonalność, koszt wzornika i cenę jednostkową.
Rysunek lub wzór
Analiza geometrii, materiału, grubości i liczby sztuk.
Ocena technologii
Dobór CNC, ręcznego wyoblania lub procesu mieszanego.
Wzornik
Przygotowanie kształtu, promieni i powierzchni formy.
Próba
Wykonanie pierwszych sztuk i korekta procesu.
Seria
Produkcja po zatwierdzeniu detalu i warunków odbioru.
Wyoblanie CNC a wyoblanie ręczne — różnice praktyczne
| Cecha | Wyoblanie CNC | Wyoblanie ręczne |
|---|---|---|
| Powtarzalność | Bardzo dobra po ustaleniu procesu i ścieżki narzędzia. | Zależna od doświadczenia operatora i charakteru detalu. |
| Prototypowanie | Dobre po przygotowaniu danych i programu/procesu. | Bardzo elastyczne przy pierwszych próbach i korektach. |
| Serie | Korzystne przy powtarzalnych partiach detali. | Dobre przy krótkich seriach i detalach indywidualnych. |
| Koszt uruchomienia | Zależy od wzornika, przygotowania procesu i wymagań powtarzalności. | Często korzystny przy pojedynczych sztukach i próbach. |
Co jest potrzebne do wyceny wyoblania CNC?
Do szybkiej i bezpiecznej wyceny najlepiej przesłać komplet danych technicznych. Jeżeli nie masz rysunku, można zacząć od zdjęcia lub wzoru, ale wtedy trzeba będzie doprecyzować wymiary.
- rysunek techniczny, szkic lub zdjęcie detalu,
- materiał i dokładna grubość blachy,
- średnice, wysokość, głębokość, promienie i kąt,
- liczba sztuk: prototyp, seria próbna lub produkcja,
- wymagania powierzchni, krawędzi, bicia i tolerancji,
- informacja o dalszej obróbce: cięcie, polerowanie, galwanika, lakierowanie.
Powiązane dane do produkcji CNC
Przy wyoblaniu CNC najważniejsze są powtarzalność, wzornik, kontrola procesu i materiał. Jeżeli detal ma wymagania wymiarowe, sprawdź stronę tolerancje i jakość. Jeżeli trzeba przygotować formę lub ocenić koszt uruchomienia, pomocna jest strona narzędzia i wzorniki.
Dla partii próbnych i krótkich serii zobacz produkcję krótkoseryjną. Dobór aluminium, stali nierdzewnej, stali, miedzi lub mosiądzu opisuje strona materiały do wyoblania. Zapytanie z rysunkiem, ilością i wymaganiami powierzchni można wysłać przez formularz wyceny.
Kiedy wyoblanie CNC ma przewagę
Wyoblanie CNC ma przewagę wtedy, gdy po zatwierdzeniu geometrii liczy się powtarzalność, krótka lub średnia seria i stabilny przebieg rolki. Program pomaga utrzymać kontrolę ścieżki narzędzia, docisku i kolejności przejść, przez co proces jest mniej zależny od ręcznego prowadzenia narzędzia. Nadal jednak kluczowe jest dobre przygotowanie wzornika, materiału i danych wejściowych.
Przy powtarzalnych partiach warto sprawdzić stronę produkcja krótkoseryjna. Wymagania wymiarowe opisuje strona tolerancje i jakość, a przygotowanie formy strona narzędzia i wzorniki. Zapytanie z rysunkiem i liczbą sztuk można wysłać przez formularz wyceny.
Wycena wyoblania CNC
Wyślij rysunek, zdjęcie lub opis detalu. Sprawdzimy geometrię, materiał, grubość, wielkość serii i wymagania jakościowe. Ocenimy, czy najlepszym rozwiązaniem będzie wyoblanie CNC, wyoblanie ręczne albo proces mieszany.
Przykładowe realizacje i proces
Wyoblanie CNC — kiedy technologia daje największą przewagę?
Wyoblanie CNC sprawdza się przy detalach technicznych i dekoracyjnych stosowanych w produkcji, budowie maszyn, oświetleniu, wentylacji, osłonach, obudowach, redukcjach, dennicach, stożkach, kloszach, półkulach, czaszach oraz elementach wykonywanych na indywidualne zamówienie. Metoda pozwala uzyskać powtarzalne kształty i ograniczyć różnice między kolejnymi sztukami.
Proces CNC jest szczególnie przydatny tam, gdzie liczy się powtarzalność serii, kontrola toru narzędzia i możliwość odtworzenia parametrów wykonania. Przy krótkich i średnich seriach może ograniczyć koszt przygotowania w porównaniu z klasycznym tłoczeniem.
Powtarzalność
Stała ścieżka narzędzia pomaga utrzymać zbliżony kształt detali w kolejnych sztukach. To ważne przy elementach montażowych, osłonach, stożkach, dennich i seriach produkcyjnych.
Seria i koszt jednostkowy
Przy produkcji powtarzalnej koszt przygotowania technologii rozkłada się na większą liczbę sztuk. Dlatego CNC ma największy sens po potwierdzeniu geometrii i akceptacji próbki.
Kontrola procesu
Najważniejsze parametry to narzędzie, wzornik, przejścia, nacisk, materiał, grubość blachy, promienie i jakość krawędzi. Te dane wpływają na stabilność produkcji.
Co wpływa na cenę wyoblania CNC?
Wyoblanie CNC wykonujemy m.in. z blach stalowych, nierdzewnych, aluminiowych, miedzianych i mosiężnych. Możliwość wykonania detalu zależy od rodzaju materiału, grubości blachy, średnicy, głębokości, promieni, wymaganej tolerancji, jakości powierzchni i liczby sztuk.
Do wstępnej oceny najlepiej przesłać rysunek techniczny, model, szkic, zdjęcie, wymiary, materiał, grubość blachy oraz oczekiwaną liczbę detali. Na tej podstawie można określić, czy element powinien być wykonany metodą wyoblania CNC, wyoblania ręcznego czy drykowania blach.
Najczęstsze błędy w zapytaniach o wyoblanie CNC
Najczęściej brakuje informacji o materiale, grubości, liczbie sztuk, promieniach, tolerancjach i wymaganiach powierzchni. Czasem klient wysyła tylko zdjęcie, bez wymiarów. Do wstępnej rozmowy to wystarczy, ale do precyzyjnej wyceny potrzebne są dane techniczne.
Zdjęcia detali do wyoblania CNC
Przykłady detali pokazują, kiedy warto zastosować wyoblanie CNC dla powtarzalnej produkcji stożków, osłon i elementów osiowo-symetrycznych.
Film z procesu wyoblania odciągu kominowego ze stali czarnej
Film pokazuje proces wyoblania odciągu kominowego ze stali czarnej. To przykład formowania technicznego detalu z blachy, gdzie ważna jest geometria, powtarzalność i kontrola powierzchni.

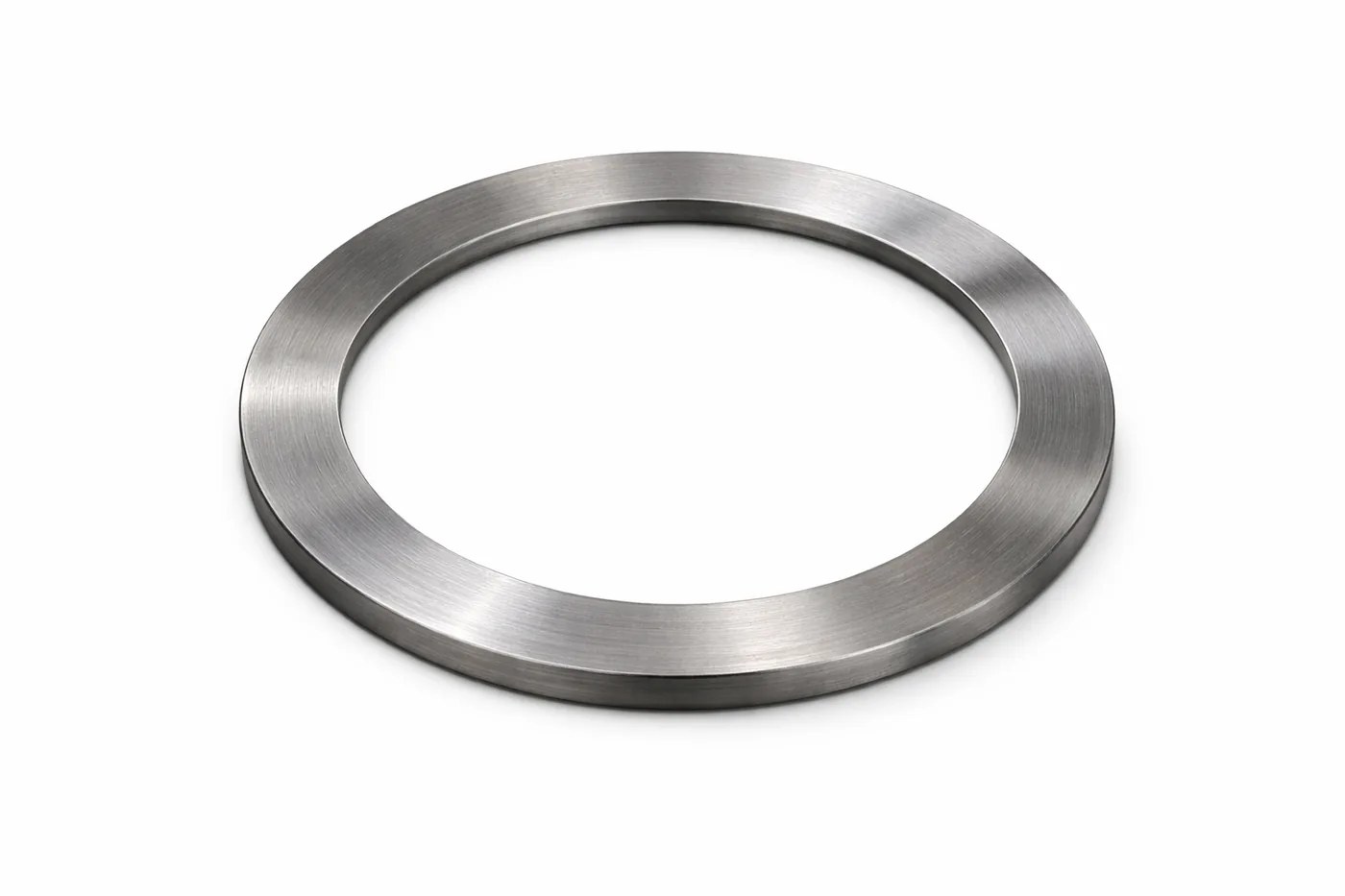

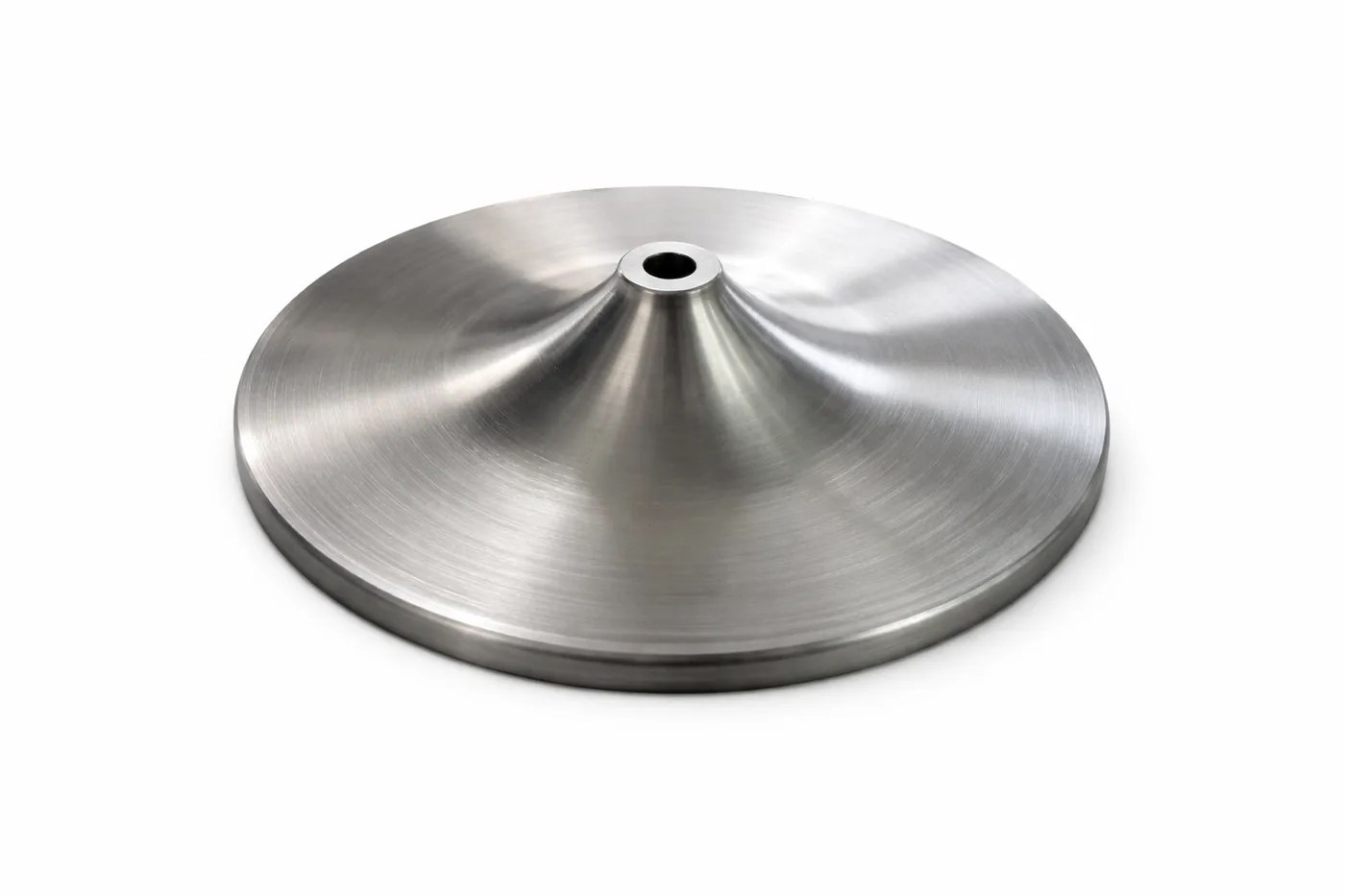

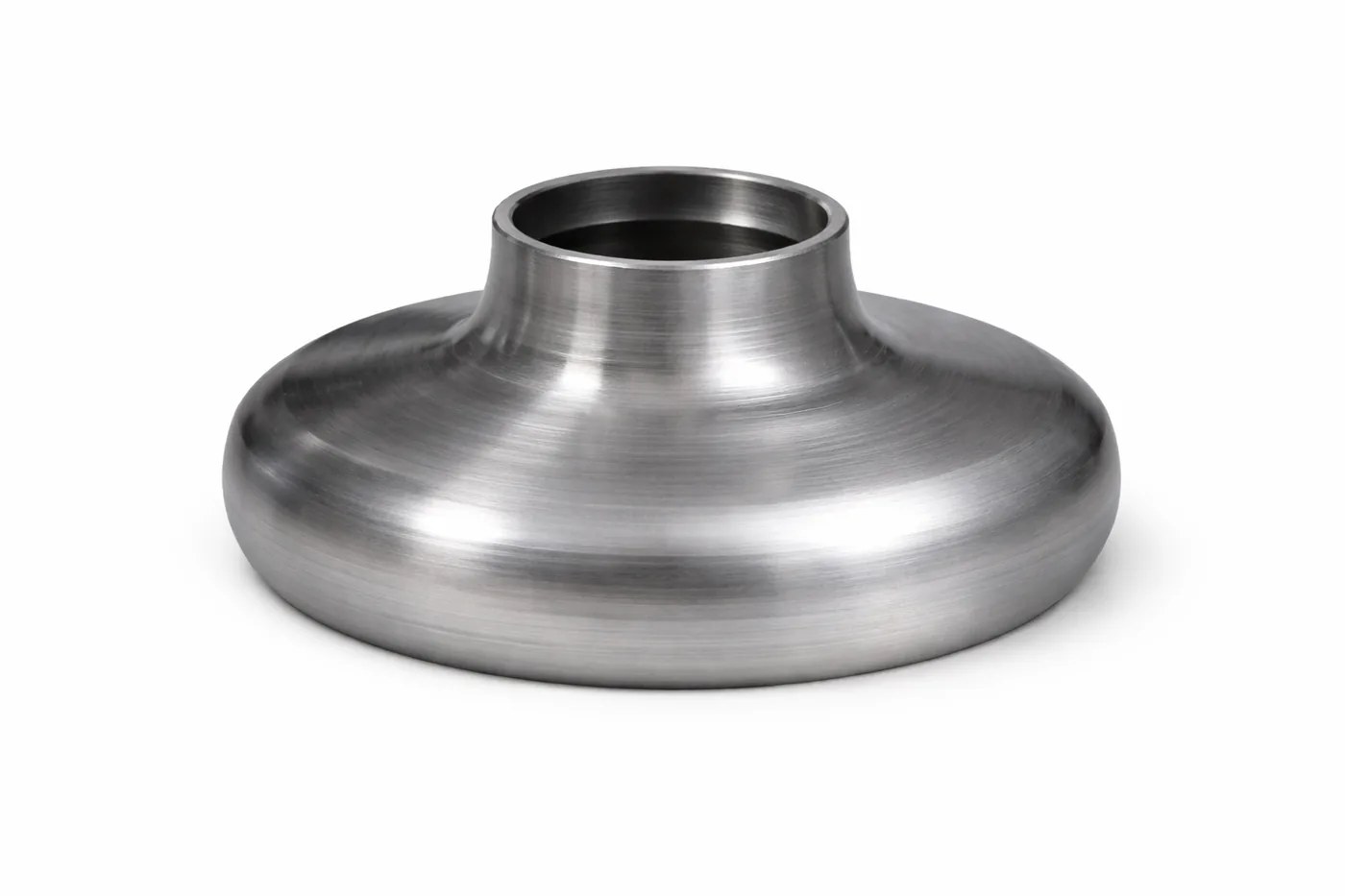

Przykłady detali wykonanych metodą wyoblania CNC
Wyoblanie CNC pozwala wykonywać większe detale aluminiowe i powtarzalne elementy osiowo-symetryczne.
Wyoblanie CNC w krótkich i powtarzalnych seriach
Wyoblanie CNC jest dobrym wyborem, gdy detal ma powtarzać geometrię, a seria wymaga stabilnego procesu. Technologia sprawdza się przy osłonach, stożkach, dennicach, kloszach, redukcjach i elementach technicznych z blachy.
Największe znaczenie mają: rysunek, tolerancje, materiał, grubość, liczba sztuk i informacja, czy detal ma być dalej cięty, spawany, polerowany lub montowany z inną częścią. Dzięki temu można szybciej ocenić koszt wzornika, ryzyko formowania i cenę serii.
Najczęstsze pytania
Czym jest wyoblanie CNC?
Wyoblanie CNC to formowanie blachy na wzorniku z powtarzalnym prowadzeniem narzędzia. Technologia pomaga stabilizować proces przy seriach detali osiowo-symetrycznych.
Kiedy wybrać wyoblanie CNC?
Najczęściej wtedy, gdy detal będzie produkowany powtarzalnie, wymaga stabilnej geometrii albo po zatwierdzeniu próbki ma być wykonywany w krótkiej lub średniej serii.
Czy wyoblanie CNC zastępuje wyoblanie ręczne?
Nie zawsze. CNC jest mocne przy powtarzalności, a wyoblanie ręczne bywa bardzo dobre przy prototypach, korektach i detalach nietypowych.
Jakie materiały można wyoblać CNC?
Najczęściej analizuje się aluminium, stal nierdzewną, stal, miedź i mosiądz. Materiał specjalny wymaga indywidualnej oceny gatunku, grubości i geometrii.
Czy wyoblanie CNC zawsze jest tańsze od ręcznego?
Nie zawsze. Przy pojedynczym prototypie wyoblanie ręczne może być korzystniejsze. CNC najczęściej daje przewagę przy powtarzalnych seriach, kiedy koszt przygotowania technologii rozkłada się na większą liczbę sztuk.
Jakie detale najbardziej pasują do wyoblania CNC?
Najlepiej sprawdzają się detale osiowo-symetryczne: stożki, klosze, dennice, półkule, osłony, czasze, redukcje i obudowy, szczególnie wtedy, gdy mają być wykonywane powtarzalnie.
Co trzeba zatwierdzić przed produkcją seryjną CNC?
Najbezpieczniej zatwierdzić próbkę, geometrię, materiał, powierzchnię, krawędzie, tolerancje oraz sposób kontroli jakości. Dopiero wtedy można stabilnie uruchamiać serię.
