Wyoblanie — główna usługa Rosik™ Sp. z o.o.
Wyoblanie to technologia plastycznego kształtowania blachy na obracającym się wzorniku. W Rosik™ Sp. z o.o. wykonujemy wyoblanie metalu, wyoblanie blach, wyoblanie CNC oraz ręczne formowanie detali według rysunku, wzoru, zdjęcia albo dokumentacji klienta.
Ta podstrona jest głównym hubem usługi wyoblanie: od podstaw technologii, przez dobór materiału, aż po wycenę stożków, kloszy, dennic, półkul, osłon i detali technicznych. Z tego miejsca możesz przejść do szczegółowego wyoblania metalu, produkcji powtarzalnej w technologii wyoblania CNC, procesowego wyoblania stożków oraz stron ofertowych dla stożków metalowych, kloszy metalowych i dennic oraz półkul.
Najważniejsze informacje o wyoblaniu
Wyoblanie — technologia formowania detali z blachy
Wyoblanie polega na stopniowym kształtowaniu blachy na obracającym się wzorniku. Narzędzie dociska materiał i prowadzi go po formie, aż detal uzyska wymagany kształt. Technologia jest szczególnie skuteczna przy elementach osiowo-symetrycznych, czyli takich, których geometria powstaje wokół osi obrotu.
W praktyce wyoblanie pozwala wykonać elementy, które w innych technologiach wymagałyby drogiego tłocznika, spawania kilku części albo skomplikowanej obróbki. Dlatego metoda jest bardzo dobra dla prototypów, krótkich serii, produkcji specjalnej i detali technicznych wykonywanych według rysunku lub wzoru.
Niższy koszt uruchomienia
Przy wielu detalach wystarczy wzornik, a nie pełny zestaw tłoczników.
Szybszy prototyp
Można wykonać próbkę i skorygować kształt przed większą serią.
Duża elastyczność
Technologia dobrze nadaje się do detali indywidualnych i produkcji według wzoru.
Jakie detale można wykonać metodą wyoblania?
Najlepsze efekty uzyskuje się przy detalach o geometrii obrotowej. W Rosik™ Sp. z o.o. analizujemy kształt detalu, materiał, grubość blachy, promienie, krawędzie, wymaganą powierzchnię oraz liczbę sztuk, a następnie dobieramy właściwy sposób wykonania.
- stożki metalowe i redukcje,
- klosze metalowe i elementy opraw,
- dennice, czasze i pokrywy,
- półkule i elementy kuliste,
- osłony, obudowy i elementy techniczne,
- elementy dekoracyjne z mosiądzu i miedzi,
- prototypy oraz krótkie serie,
- detale wykonywane według rysunku, szkicu lub wzoru.
Wyoblanie — główna technologia dla detali osiowo-symetrycznych
Wyoblanie polega na stopniowym formowaniu krążka lub przygotowanego wykroju z blachy na obracającym się wzorniku. Narzędzie prowadzone ręcznie albo sterowane CNC dociska materiał do formy, dzięki czemu powstaje stożek, klosz, dennica, półkula, ssawka odciągowa, osłona, redukcja, obudowa lub inny detal osiowo-symetryczny. To technologia szczególnie mocna tam, gdzie kształt jest obrotowy, a wykonanie pełnego tłocznika byłoby zbyt drogie lub zbyt sztywne dla prototypu i krótkiej serii.
Największa przewaga wyoblania pojawia się przy produkcji specjalnej: gdy klient ma rysunek, zdjęcie, stary wzór, prototyp albo detal, którego nie da się łatwo kupić jako część katalogową. Można wtedy przygotować wzornik pod konkretny kształt, dobrać promienie, sprawdzić materiał i wykonać serię próbną bez inwestowania w pełne oprzyrządowanie tłoczne.
Wyoblanie ręczne a wyoblanie CNC
Obie metody mają zastosowanie produkcyjne. Wybór zależy od geometrii detalu, wymaganej powtarzalności, liczby sztuk i kosztu uruchomienia. W praktyce najlepsze rezultaty często daje połączenie doświadczenia operatora, dobrze przygotowanego wzornika i kontrolowanego procesu.
| Metoda | Kiedy ma przewagę | Typowe zastosowanie |
|---|---|---|
| Wyoblanie ręczne | Przy prototypach, detalach indywidualnych, korektach technologicznych i krótkich seriach. | pierwsze sztuki, nietypowe kształty, elementy dekoracyjne, dopracowanie procesu |
| Wyoblanie CNC | Przy powtarzalnych seriach, gdzie ważna jest stabilna ścieżka narzędzia i kontrola kolejnych przejść. | serie detali technicznych, powtarzalne stożki, osłony, klosze i dennice |
| Technologia mieszana | Gdy detal wymaga prób, korekt i późniejszej powtarzalnej produkcji. | prototyp ręczny, później program CNC lub proces ustabilizowany |
Materiały stosowane w wyoblaniu
Dobór materiału wpływa na nacisk narzędzia, liczbę przejść, ryzyko pękania, jakość powierzchni i koszt wykonania. Dlatego przy każdym zapytaniu analizujemy nie tylko wymiar detalu, ale także gatunek i grubość blachy.
Aluminium
Lekkie klosze, osłony, stożki i obudowy. Materiał dobrze nadaje się do formowania, ale wymaga kontroli śladów narzędzia.
Stal nierdzewna
Detale techniczne i przemysłowe. Wymaga większej kontroli procesu, narzędzi, smarowania i powierzchni.
Mosiądz
Elementy dekoracyjne, techniczne i części opraw. Ważne jest zachowanie estetyki powierzchni.
Miedź
Dennice, czasze, klosze i detale ozdobne. Materiał plastyczny, ale wymagający starannego prowadzenia procesu.
Kiedy wyoblanie jest lepsze od tłoczenia, spawania lub toczenia?
Wyoblanie nie zastępuje każdej technologii, ale w odpowiednim zastosowaniu może znacząco obniżyć koszt uruchomienia i skrócić czas wykonania pierwszych sztuk. Największą przewagę daje przy detalach obrotowych oraz produkcji, w której pełny tłocznik byłby zbyt drogi.
| Technologia alternatywna | Kiedy wyoblanie może być korzystniejsze | Ryzyko do sprawdzenia |
|---|---|---|
| Tłoczenie | Prototypy, krótkie serie, detale specjalne, brak uzasadnienia dla drogiego tłocznika. | czy detal nie wymaga bardzo ścisłej powtarzalności typowej dla produkcji masowej |
| Spawanie z kilku części | Gdy detal można wykonać jako jedną formowaną część bez łączenia kilku elementów. | czy geometria pozwala uformować detal bez pękania i nadmiernego pocienienia |
| Toczenie z pełnego materiału | Gdy element może powstać z blachy, co ogranicza masę i zużycie materiału. | czy wymagana sztywność i tolerancje są możliwe dla detalu z blachy |
Zastosowania wyoblania w branżach technicznych
Wyoblanie jest używane wszędzie tam, gdzie potrzebny jest detal osiowo-symetryczny z blachy: osłona, stożek, redukcja, ssawka do odciągu, element instalacji odpylania, dennica, klosz, czasza albo element obudowy. Technologia sprawdza się w wentylacji, oświetleniu, elementach kominowych, produkcji maszyn, obudowach technicznych i krótkich seriach przemysłowych.
Dla klienta B2B najważniejsze są powtarzalność, dobór materiału, koszt wzornika i szybka ocena wykonalności. Dlatego do zapytania warto dołączyć rysunek, zdjęcie, materiał, grubość blachy, średnice, wysokość i liczbę sztuk.
Najczęstsze błędy przy projektowaniu detali wyoblanych
Najwięcej problemów powstaje wtedy, gdy detal jest projektowany bez uwzględnienia zachowania blachy podczas formowania. Już na etapie zapytania warto sprawdzić promienie, głębokość, krawędzie, tolerancje i wymaganą powierzchnię.
Zbyt ostre promienie
Mały promień może zwiększać ryzyko pękania, fałdowania albo widocznych śladów procesu.
Brak tolerancji
Bez informacji o tolerancjach trudno określić koszt kontroli i wymagany sposób wykonania.
Nieokreślona powierzchnia
Inaczej wycenia się detal techniczny, a inaczej element dekoracyjny z wymaganym wyglądem.
Za mało danych do wyceny
Zdjęcie pomaga, ale do bezpiecznej kalkulacji potrzebne są wymiary, materiał i ilość.
Co decyduje o dobrze wykonanym detalu wyoblanym
Dobrze wykonany detal wyoblany zaczyna się od właściwego doboru materiału, grubości blachy i promieni. Na wynik wpływa wzornik, docisk rolki, smarowanie, kolejność przejść, kontrola bicia oraz to, czy po formowaniu potrzebne jest szlifowanie, satynowanie, polerowanie albo inne wykończenie powierzchni. Nie każdy detal zachowuje się tak samo, dlatego ocena musi uwzględniać geometrię i zastosowanie elementu.
Dobór blachy opisuje strona materiały do wyoblania. Wymiary krytyczne, bicie i powierzchnię warto zestawić ze stroną tolerancje i jakość, a przy nowych kształtach sprawdzić narzędzia i wzorniki. Do wstępnej oceny wyślij rysunek, zdjęcie albo wzór przez formularz wyceny.
Proces współpracy
Analiza detalu
Sprawdzamy rysunek, zdjęcie lub wzór oraz określamy ryzyka technologiczne.
Dobór technologii
Ustalamy, czy lepsze będzie wyoblanie ręczne, CNC, seria próbna czy prototyp.
Wzornik i próba
Dobieramy lub przygotowujemy wzornik, promienie i sposób prowadzenia narzędzia.
Produkcja
Wykonujemy detale, kontrolujemy geometrię, krawędzie i powierzchnię.
Wycena detalu wyoblanego
Pełną listę danych do wyceny oraz formularz zapytania przenieśliśmy na osobną stronę wyceny. Dzięki temu na tej podstronie zostaje tylko najważniejsza informacja, a szczegóły techniczne można uzupełnić w jednym miejscu.
Powiązane usługi i detale
Jeżeli znasz już rodzaj detalu albo materiał, przejdź bezpośrednio do właściwej podstrony. Dla ogólnej technologii zostań na tej stronie, a dla konkretnej produkcji wybierz stronę procesu, produktu lub materiału.
Przykładowe realizacje
Powiązane podstrony
Wycena detalu wyoblanego
Pełny zestaw danych do wyceny oraz formularz zapytania są na osobnej stronie. Przejdź do formularza i wyślij rysunek, szkic, zdjęcie albo wzór detalu.
Najczęstsze pytania
Czym jest wyoblanie metalu?
Wyoblanie metalu to technologia plastycznego formowania blachy na obracającym się wzorniku. Najczęściej stosuje się ją do detali osiowo-symetrycznych, takich jak stożki, klosze, dennice, półkule, czasze, ssawki do odciągów i osłony.
Czym różni się wyoblanie ręczne od wyoblania CNC?
Wyoblanie ręczne daje dużą elastyczność przy prototypach i nietypowych detalach. Wyoblanie CNC pomaga utrzymać powtarzalność ścieżki narzędzia i jest korzystne przy seriach oraz detalach technicznych.
Jakie materiały można wyoblać?
Najczęściej analizujemy aluminium, stal nierdzewną, stal, mosiądz i miedź. Wykonalność zależy od gatunku materiału, grubości blachy, geometrii, promieni i wymagań powierzchni.
Czy wyoblanie opłaca się przy krótkiej serii?
Tak. W wielu przypadkach wyoblanie jest bardzo korzystne przy prototypach, seriach próbnych i krótkich seriach, ponieważ koszt przygotowania może być niższy niż przy klasycznym tłoczeniu.
Co trzeba wysłać do wyceny?
Najlepiej wysłać rysunek, szkic lub zdjęcie detalu, materiał, grubość blachy, średnice, wysokość, promienie, tolerancje, liczbę sztuk oraz informację o wymaganej powierzchni i terminie.
Co to jest wyoblanie i kiedy warto je zastosować?
Wyoblanie, nazywane również drykowaniem, jest metodą obróbki plastycznej blachy. Materiał jest dociskany narzędziem do obracającego się wzornika, dzięki czemu powstaje detal osiowo-symetryczny: stożek, czasza, klosz, dennica, półkula, osłona, redukcja albo obudowa.
Technologia jest szczególnie opłacalna wtedy, gdy detal ma kształt obrotowy, a wykonanie klasycznego tłocznika byłoby zbyt kosztowne. Dlatego wyoblanie dobrze sprawdza się przy prototypach, krótkich seriach, produkcji powtarzalnej oraz detalach technicznych wykonywanych według indywidualnego projektu.
Wyoblanie ręczne czy wyoblanie CNC?
| Wariant | Kiedy ma sens? | Największa przewaga |
|---|---|---|
| Wyoblanie ręczne | Prototypy, pojedyncze sztuki, detale nietypowe, korekty technologii | Elastyczność i szybka ocena możliwości wykonania |
| Wyoblanie CNC | Powtarzalne detale, krótkie i średnie serie, produkcja po zatwierdzeniu próbki | Powtarzalność ścieżki narzędzia i stabilniejsza geometria |
| Wyoblanie techniczne | Elementy dla przemysłu, osłony, stożki, dennice, obudowy, elementy montażowe | Połączenie wykonania z analizą materiału, kształtu i kosztu |
Jakie materiały można wyoblać?
Standardowo analizujemy aluminium, stal, stal nierdzewną, miedź i mosiądz. Każdy materiał zachowuje się inaczej podczas nacisku, tarcia i formowania. Przy materiałach specjalnych, takich jak tytan, nikiel, Inconel, Hastelloy albo Monel, konieczna jest indywidualna analiza rysunku, gatunku i grubości.
Co wpływa na cenę wyoblania?
- średnica, wysokość, głębokość, promienie i złożoność geometrii,
- materiał, gatunek i grubość blachy,
- liczba sztuk: prototyp, krótka seria albo produkcja powtarzalna,
- konieczność wykonania wzornika, próbki lub programu CNC,
- wymagania dotyczące powierzchni, krawędzi, tolerancji i bicia,
- dalsza obróbka: cięcie, szlifowanie, satynowanie, polerowanie, lakierowanie albo galwanika.

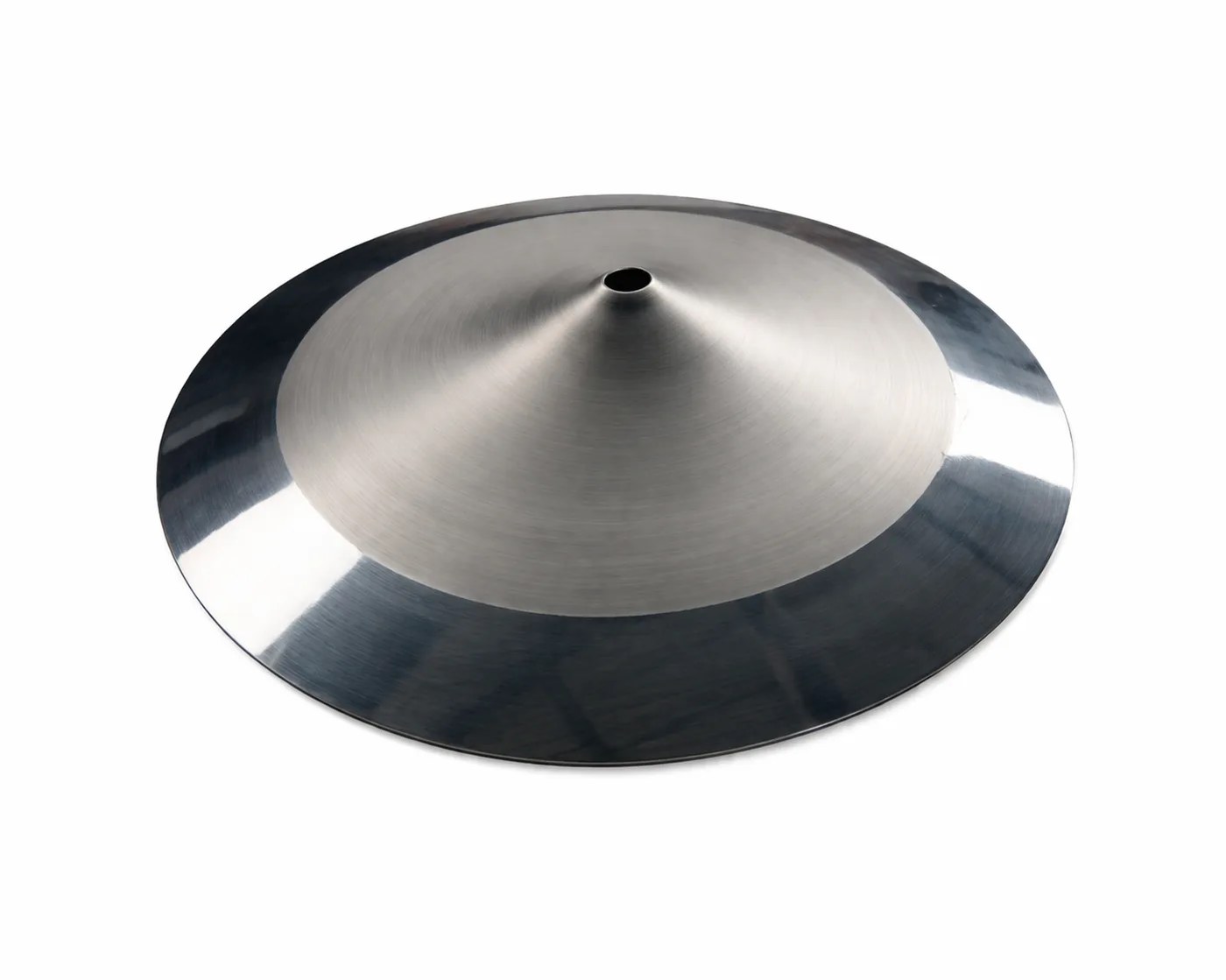

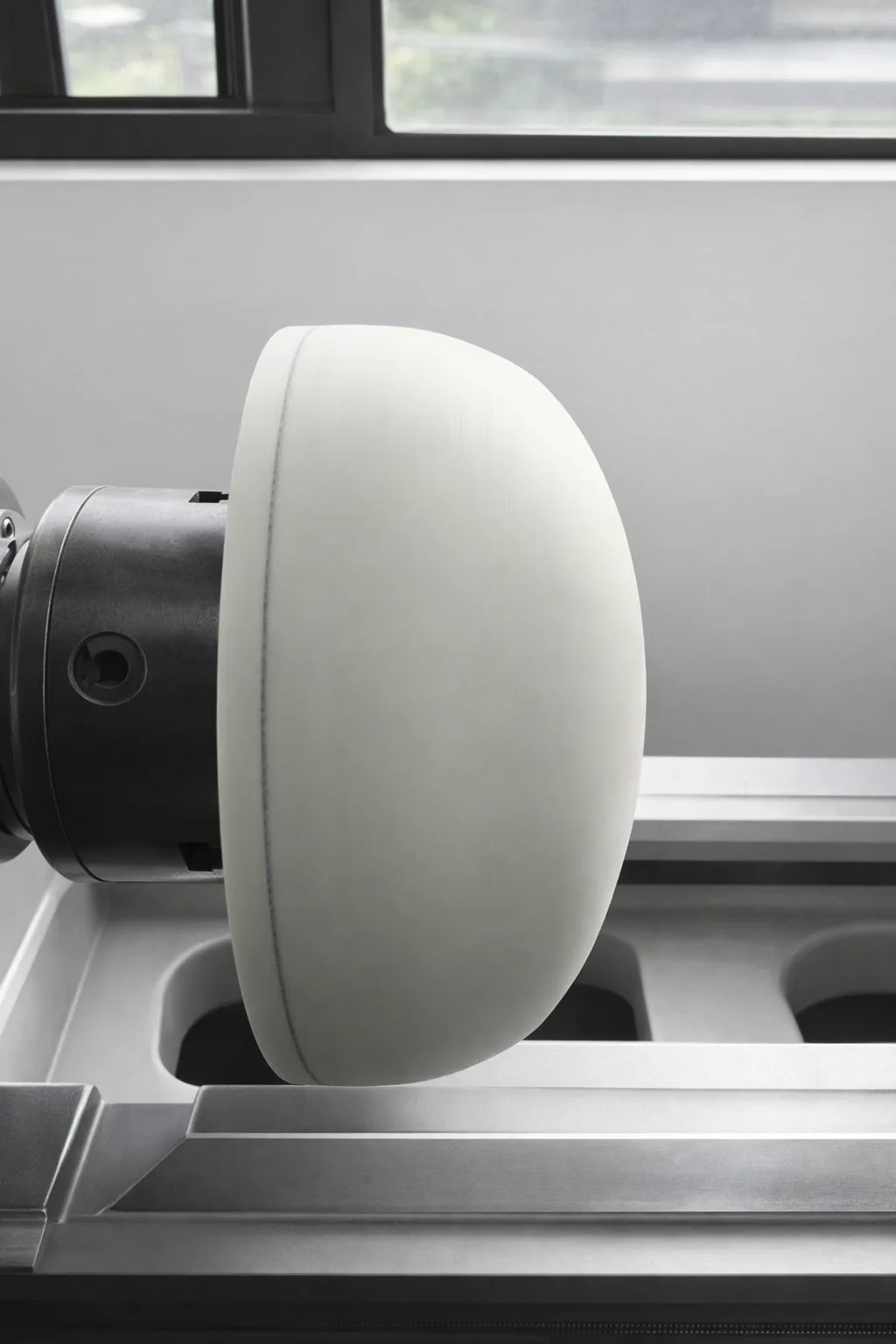

Zdjęcia realizacji — wyoblanie metalu w praktyce
Google lepiej rozumie stronę, gdy zdjęcia znajdują się blisko opisów technicznych. Poniższe realizacje pokazują realne detale wykonane metodą wyoblania: proces, stożki, klosze, dennice i elementy ze stali nierdzewnej.
Film z procesu wyoblania stożka
Krótki film pokazuje realny proces wyoblania stożka z blachy. Taki materiał zwiększa wiarygodność strony, pokazuje technologię w praktyce i pomaga klientowi szybciej zrozumieć usługę.
Dodatkowe przykłady wyoblania metalu
Nowe zdjęcia pokazują różne zastosowania technologii wyoblania: detale dekoracyjne, elementy techniczne, aluminium, stal, mosiądz, renowację i wyoblanie CNC.
