Wyoblanie stożków jest jedną z najbardziej naturalnych usług w technologii wyoblania, ponieważ stożek ma geometrię osiowo-symetryczną. Dzięki temu można wykonać stożki ścięte, redukcje, osłony, elementy przejściowe, klosze stożkowe oraz detale techniczne bez konieczności budowania kosztownego tłocznika.
Ta podstrona opisuje proces: wyoblanie stożków z blachy, dobór wzornika, stopniowe kształtowanie stożków metodą wyoblania i ocenę parametrów przed produkcją. Stroną produktowo-ofertową dla gotowych detali pozostają stożki metalowe i stożki z blachy, a przy innych geometriach pomagają także wyoblanie metalu, wyoblanie blach, drykowanie blach i wyoblanie CNC.
Wyoblanie stożków z blachy
Jak wykonujemy stożki metalowe?
Wyoblanie stożków polega na stopniowym kształtowaniu krążka lub przygotowanego elementu z blachy na formie obrotowej. Narzędzie prowadzi materiał po wzorniku, dzięki czemu możliwe jest uzyskanie kształtu stożkowego bez klasycznego tłoczenia.
W zależności od wymiarów i materiału stożek może być wykonywany metodą wyoblania ręcznego, drykowania blach albo wyoblania CNC. Przy seriach powtarzalnych szczególnie ważna jest kontrola geometrii, promieni, krawędzi, kąta stożka oraz stabilność procesu wykonania.
Mniejszy koszt uruchomienia
Przy wielu projektach wystarczy wzornik zamiast pełnego zestawu tłoczników.
Prototyp i korekta
Można wykonać próbkę, sprawdzić kształt i dopiero potem uruchomić serię.
Detale niestandardowe
Stożek może być wykonany pod konkretny wymiar, kąt, materiał i typ krawędzi.
Stożki, redukcje i osłony stożkowe
Stożki wyoblane z blachy mogą być stosowane jako redukcje, przejścia, osłony, obudowy, klosze techniczne, elementy wentylacyjne, części maszyn, maskownice, leje, czasze oraz detale wykonywane pod konkretną konstrukcję. W zależności od projektu stożek może mieć różne średnice, wysokości, kąty, promienie oraz sposób wykończenia krawędzi.
Wykonujemy elementy techniczne i dekoracyjne, pojedyncze sztuki oraz krótkie lub powtarzalne serie. Możliwość wykonania zależy od geometrii, rodzaju materiału, grubości blachy, wymaganej tolerancji i oczekiwanej jakości powierzchni.
Stożki ścięte
Najczęstszy wariant — średnica dolna, średnica górna, wysokość i materiał.
Redukcje stożkowe
Elementy przejściowe między dwiema średnicami, używane technicznie i przemysłowo.
Stożki z otworem
Detale z otworem technicznym, pod przepływ, montaż albo dalszą obróbkę.
Stożki z kołnierzem
Elementy z krawędzią montażową, wywinięciem, zawinięciem albo odsadzeniem.
Klosze stożkowe
Elementy oświetleniowe i dekoracyjne z aluminium, mosiądzu, miedzi lub stali.
Osłony stożkowe
Techniczne osłony, obudowy i elementy ochronne z blachy.
Jak przygotować zapytanie o wyoblanie stożka?
Najlepsze zapytanie zawiera przekrój stożka oraz podstawowe dane produkcyjne. Jeżeli nie masz rysunku, można zacząć od zdjęcia lub szkicu, ale do dokładnej wyceny potrzebne są wymiary.
Minimalny zestaw danych
- D1 — średnica większa,
- D2 — średnica mniejsza lub otwór,
- H — wysokość stożka,
- kąt stożka, jeżeli jest krytyczny,
- materiał i grubość blachy,
- promienie przejść i rodzaj krawędzi,
- liczba sztuk: prototyp, próbka, seria,
- wymagania powierzchni i tolerancji.
Projektowanie stożka pod wyoblanie
Dobry projekt stożka uwzględnia zachowanie blachy podczas formowania. Zbyt ostre promienie, zbyt duża głębokość, niejasne wymagania powierzchni albo brak tolerancji mogą znacząco zmienić koszt i ryzyko wykonania.
Promienie
Małe promienie zwiększają trudność formowania i mogą wymagać większej liczby przejść.
Krawędzie
Krawędź może być obcięta, zawinięta, wywinięta, przygotowana pod montaż albo dalszą obróbkę.
Powierzchnia
Detal techniczny i detal dekoracyjny wymagają innego podejścia do śladów narzędzia.
Tolerancje
Wymagania wymiarowe i bicie trzeba określić przed wyceną, nie dopiero po wykonaniu.
Najważniejsza zasada
Nie każdy stożek trzeba projektować jak detal tłoczony. Przy krótkiej serii często korzystniej jest dostosować promienie, krawędzie i sposób wykończenia do technologii wyoblania, żeby obniżyć koszt i skrócić czas wykonania.
Materiały do wyoblania stożków
Wyoblanie stożków wykonujemy m.in. z blach stalowych, nierdzewnych, aluminiowych, miedzianych i mosiężnych. Dobór technologii zależy od plastyczności materiału, grubości blachy, średnicy większej, średnicy mniejszej, wysokości stożka, kąta rozwarcia, promieni oraz wymaganego wykończenia.
Do wstępnej oceny najlepiej przesłać rysunek techniczny, model, szkic, zdjęcie albo podstawowe wymiary: średnicę większą, średnicę mniejszą, wysokość, grubość blachy, materiał, liczbę sztuk i informację o oczekiwanym wykończeniu powierzchni.
| Materiał | Typowy stożek | Uwagi |
|---|---|---|
| Aluminium | klosze stożkowe, osłony, lekkie obudowy | dobre do formowania, ważna estetyka powierzchni |
| Stal nierdzewna | stożki techniczne, redukcje, elementy przemysłowe | większe wymagania procesu i narzędzia |
| Stal czarna | osłony, przejścia, detale użytkowe | często wymaga zabezpieczenia po wykonaniu |
| Mosiądz | detale ozdobne, elementy lamp, klosze | duże znaczenie powierzchni i wykończenia |
| Miedź | stożki dekoracyjne, techniczne i oprawy | plastyczna, wymaga ostrożnej kontroli śladów narzędzia |
Wyoblanie stożków a inne technologie
| Porównanie | Kiedy wyoblanie stożków ma przewagę? |
|---|---|
| Wobec tłoczenia | Przy prototypach, krótkich seriach i wymiarach specjalnych, gdzie tłocznik byłby zbyt kosztowny. |
| Wobec spawania | Gdy stożek można wykonać jako jeden element bez łączenia kilku części. |
| Wobec toczenia | Gdy detal może powstać z blachy, co ogranicza masę i zużycie materiału. |
| Wobec gotowych stożków katalogowych | Gdy klient potrzebuje konkretnej średnicy, wysokości, materiału albo krawędzi. |
Wycena wyoblania stożka
Aby przygotować wycenę wyoblania stożka, prześlij rysunek, szkic, zdjęcie albo podstawowe wymiary detalu. Najważniejsze informacje to średnica większa, średnica mniejsza, wysokość, grubość blachy, materiał, liczba sztuk, tolerancje oraz informacja, czy element ma być surowy, szlifowany, polerowany albo przygotowany do dalszej obróbki.
Jeżeli nie masz dokumentacji technicznej, wystarczy prosty szkic lub zdjęcie wzoru. Po analizie określimy, czy stożek można wykonać metodą wyoblania ręcznego, drykowania blach albo wyoblania CNC.

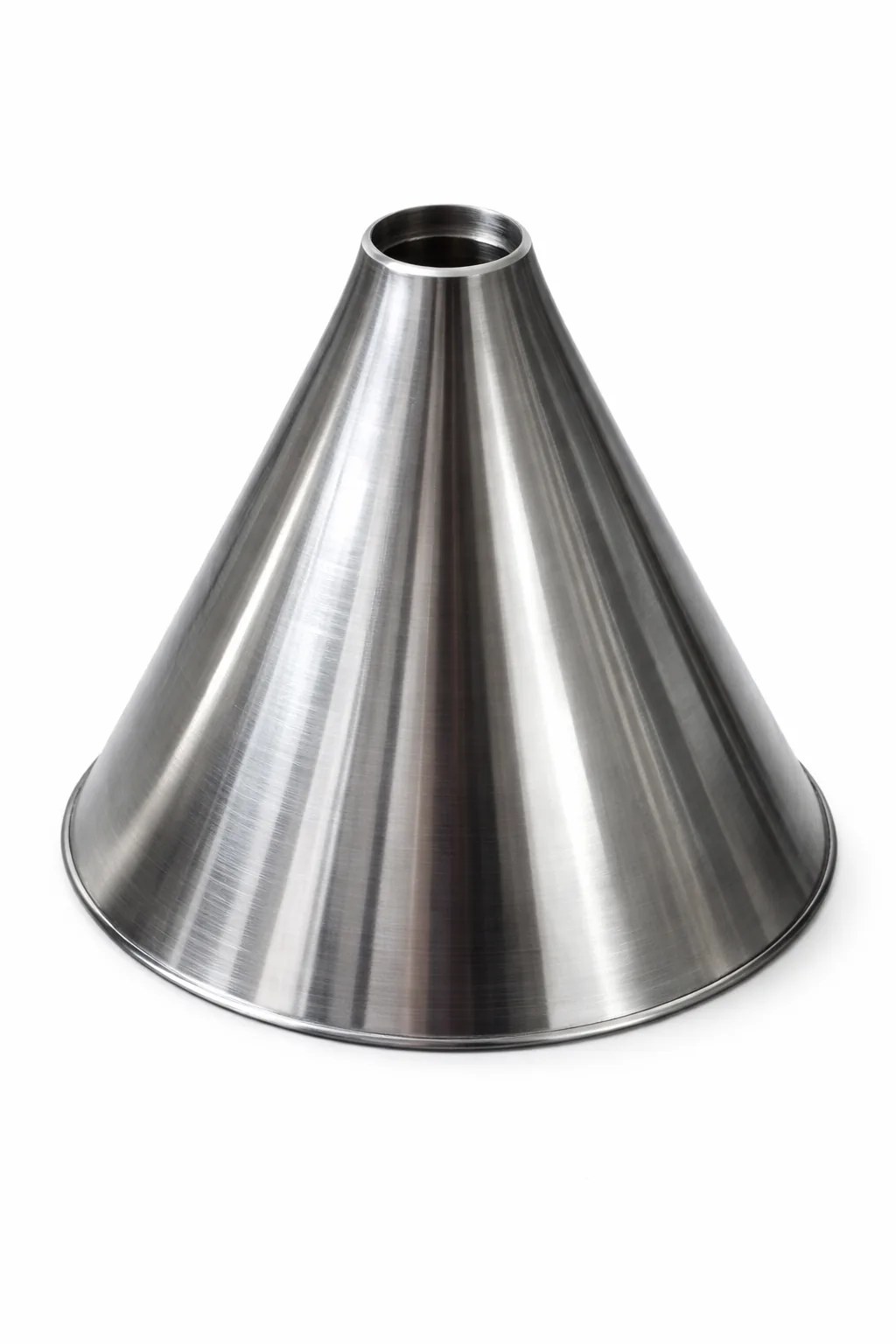

Przykładowe stożki wykonane metodą wyoblania
Jak przebiega wyoblanie stożka?
Wyoblanie stożka polega na stopniowym prowadzeniu blachy po wzorniku o zadanym kącie i średnicach. Rolka lub narzędzie dociska materiał w kolejnych przejściach, kontrolując krawędź, powierzchnię i symetrię detalu. Ta strona opisuje proces; gotowe typy stożków, redukcji i osłon są opisane na stronie stożki metalowe.
Rola wzornika, rolki i geometrii
Wzornik ustala kąt, wysokość, średnicę górną i dolną oraz promienie przejścia. Rolka odpowiada za sposób przepływu materiału i jakość powierzchni. Trudność rośnie, gdy stożek ma dużą wysokość, mały promień, ostrą zmianę średnic lub cienką blachę podatną na fałdowanie. Przy nowych kształtach warto uwzględnić przygotowanie opisane na stronie narzędzia i wzorniki.
Ręczne wyoblanie czy CNC?
Ręczne wyoblanie jest dobre przy prototypie, pojedynczej sztuce i sytuacji, w której operator musi reagować na zachowanie materiału. Wyoblanie CNC ma przewagę przy powtarzalnej serii po zatwierdzeniu kształtu, bo stabilizuje ścieżkę narzędzia i ułatwia kontrolę powtarzalności.
Typowe błędy przy wyoblaniu stożków
- mimośrodowo ustawiony wzornik powodujący bicie i nierówną krawędź,
- zbyt mały docisk, przez który materiał nie przylega do wzornika,
- zbyt duży docisk prowadzący do śladów narzędzia lub pękania,
- złe smarowanie i zbyt szybki posuw, które pogarszają powierzchnię,
- brak próby przy ostrym kącie, małym promieniu albo trudnym materiale.
Jeżeli stożek ma wymiary krytyczne, sprawdź także tolerancje i jakość. Do wyceny prześlij rysunek, średnice, wysokość, kąt, materiał, grubość, ilość i wymagane wykończenie przez formularz wyceny.
Najczęstsze pytania
Na czym polega wyoblanie stożków?
Wyoblanie stożków polega na formowaniu blachy na wzorniku o zadanym kącie i średnicach. Rolka prowadzi materiał w kolejnych przejściach, aż powstanie wymagany kształt.
Co wpływa na trudność wyoblania stożka?
Najważniejsze są średnica górna i dolna, wysokość, kąt, promienie, materiał, grubość blachy, wymagania powierzchni i tolerancje.
Kiedy wybrać ręczne wyoblanie stożka?
Ręczne wyoblanie sprawdza się przy prototypach, pojedynczych sztukach i detalach, które wymagają korekty w trakcie formowania.
Kiedy warto wybrać wyoblanie CNC stożków?
CNC warto rozważyć przy powtarzalnej serii po zatwierdzeniu geometrii, gdy ważna jest stabilna ścieżka narzędzia i powtarzalność detalu.
Jakie błędy pojawiają się przy wyoblaniu stożków?
Typowe błędy to mimośrodowość wzornika, zbyt mały lub zbyt duży docisk, złe smarowanie, zbyt szybki posuw, marszczenie krawędzi i ślady rolki.
